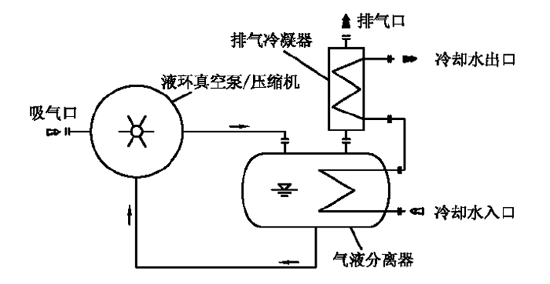

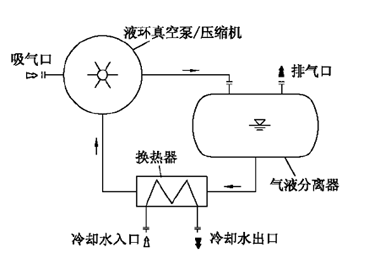

图3 液环真空泵闭环系统流程图 (用于回收溶剂)
设备选型注意事项:
因液环真空泵/压缩机的选型需根据详细的工况条件进行计算,如需我公司进行设计选型,请务必提供详细的工况条件。可填写公司样本之70页附录:液环真空泵/液环压缩机/液环机组参数表。
|

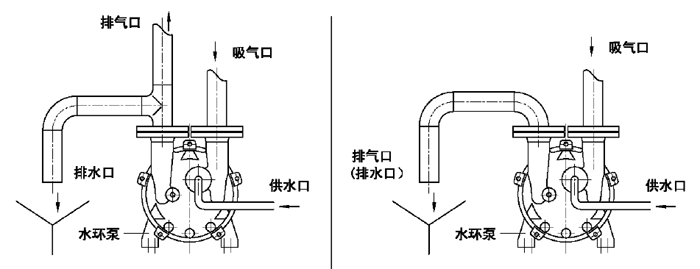

2BW系列液环式真空泵闭路循环系统是由2BV或2BE系列液环真空泵及汽水分离器、换热器及各类管路附件组成的成套设备。其相对于单台液环真空泵而言,安装更加方便。因工作液可循环使用,该系统大大减小了工作液的消耗和对环境的污染,因此在所抽除气体中有毒,所抽除气体含有有机溶剂等各种场合具有明显优越性。在大多使用场合均可采用液环真空泵闭路循环系统。
液环真空泵闭路循环系统工作液可采用多种介质:水,甲醇、乙醇、二甲苯、苯胺、丙酮等有机溶剂,变压器油等 。
N1.2
|
吸气口 |
N2.2
|
排气口 |
N3.3
|
工作液补液口 |
N4.2
|
溢流口 |
N4.6
|
排空/总排空 |
N5.0
|
冷却液入口 |
N6.0
|
冷却液出口 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
010
|
真空泵 |
012
|
压力表 |
013
|
阀门 |
030
|
电机 |
060.1
|
电机皮带轮 |
060.2
|
泵皮带轮 |
080
|
分离器 |
130
|
换热器 |
140
|
底盘 |
160
|
吸气管路 |
163
|
真空止回阀 |
170
|
排气管路 |
230
|
液位计 |
242
|
阀门 |
244
|
阀门 |
246
|
阀门 |
249
|
阀门 |
260
|
工作液管路 |
280
|
工作液管路 |
360
|
地脚螺栓 |
420
|
温度计 |

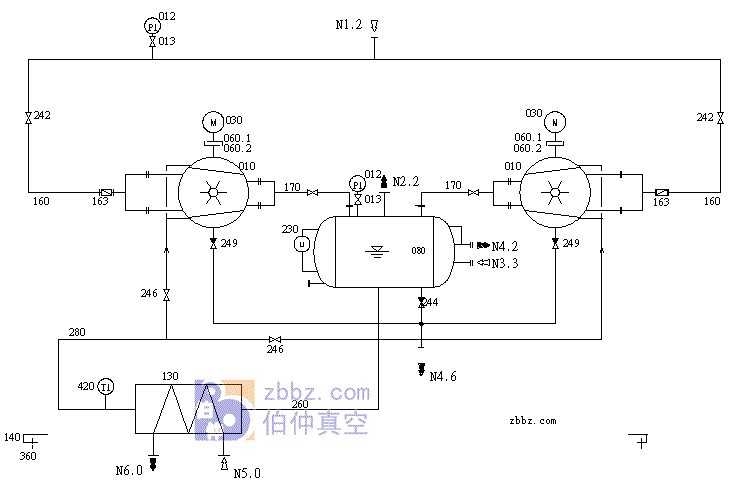

2BW系列液环式真空泵闭路循环系统(一开一备)流程图
气体由系统入口法兰 N1.2 吸入 。气体被压缩携带部分工作液,通过排气管线(170)排至分离器(080),在分离器内汽水分离。气体被压缩至排气压力后,通过法兰口N2.2排出系统。分离器(080)配带液位计(230) ,用以指示分离器内液位。
分离器内液位由液位计(230)指示,正常液位限定在最高、最低液位标示之间(液位计的可视范围)。若液位过低,通过补液口N3.3补充工作液;若液位过高,通过溢流口N4.0排液, 以此保证分离器内液位。
排空口N4.6用于彻底排净分离器(080)和真空泵(010)内的液体。
工作液用于形成真空泵的液环。工作液通过管线(260),自分离器(080)流入换热器 (130),冷却后通过管线(280)返回真空泵。在此过程中,压缩产生的热及随被抽气体 带入的热被释放掉。该闭环机组设计为两台真空泵(010)共用一台分离器(080)和一台换热器(130)(真空泵一开一备),一台真空泵工作时,备用泵的吸气管路和排气管路上的蝶阀须关好。正常多采用一台真空泵(010)配套一台分离器(080)和一台换热器(130)。
