ZF系列真空泵站



下载ZF产品样本(pdf)

  概述:

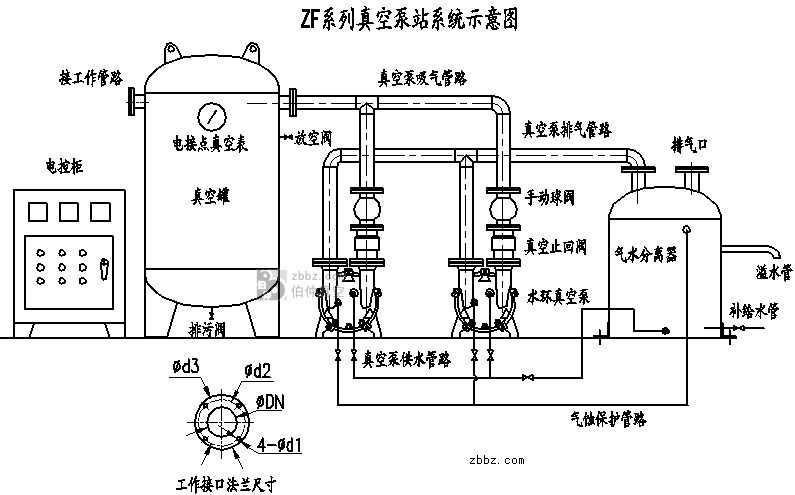

  ZF系列真空泵站(又名真空发生装置、真空负压站等)是以一台或二台水环真空泵作为真空获得设备,以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下,该系统比直接使用真空泵大大节约了能源,并有效提高了真空泵的使用寿命。

  该设备可以为国内各类大中型医院提供医用气体中心站的真空源,并广泛应用于化工、医药行业的真空站,轻工行业的装罐系统,汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等。



  工作原理:

  1、两台真空泵
  首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,其中一台真空泵开始工作,直到真空罐内真空度达到上限值-0.08MPa,此时真空泵自动停止运行,真空罐内真空由真空止回阀自动截止,如因工作需求真空罐内真空度降至低于下限值-0.06MPa时,另一台真空泵自动启动,直到真空罐内真空度抽到上限值-0.08MPa为止,如此循环反复自动运行,使真空罐内真空度始终保持在上、下限值之间。 如因工作需求气量较大,真空罐内真空度低于下限值超过一定时间,而单台真空泵不能将罐内真空度抽至下限以上时,另一台真空泵将自动启动,直至超过上限。两台真空泵也可切换为手动启动、停止。

  2、一台真空泵
  首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,真空泵抽到上限自动停机,系统真空度低于下限自动开机。真空泵也可手动启动、停止。



  性能特点:

  • .该装置自第一次启动后,全部运行过程可以实现全自动控制。其工作过程中,真空系统内各处的真空度始终在其允许范围内上下波动,其波动范围可根据用户要求进行调整。若出现真空度低于调定值时,报警器将发出警告。
  • .该装置在无人操作情况下对系统进行自动控制,在停电时可自动封闭真空系统。
  • .该装置配备一台气水分离器,从而可以节约水源并减少环境污染。
  • .该装置的真空罐可根据现场设计为卧式及立式结构,安装更为灵活。



    伯仲



    ZF系列真空泵站性能参数



    真空罐容积
    m3

    真空泵站型号

    推荐真空泵
    (水环真空泵)

    功率kW

    真空度波动范围
    MPa

    极限真空度
    MPa
    工作接口内径
    mm
    0.3
    ZF-0.3A
    2BV2060×2台
    1.1kW×2
    0~-0.09



    -0.098














    40
    ZF-0.3B
    2BV2061×2台
    1.5kW×2
    0.5
    ZF-0.5A
    2BV2061×2台
    1.5kW×2
    50
    ZF-0.5B
    2BV2070×2台
    3kW×2
    1
    ZF-1A
    2BV2061×2台
    1.5kW×2
    80
    ZF-1B
    2BV2070×2台
    3kW×2
    ZF-1C
    2BV5110×2台
    4kW×2
    1.5
    ZF-1.5A
    2BV5110×2台
    4kW×2
    80
    ZF-1.5B
    2BV5111×2台
    5.5kW×2
    ZF-1.5C
    2BV5121×2台
    7.5kW×2
    2
    ZF-2A
    2BV5111×2台
    5.5kW×2
    100
    ZF-2B
    2BV5121×2台
    7.5kW×2
    ZF-2C
    2BV5131×2台
    11kW×2
    3
    ZF-3A
    2BV5121×2台
    5.5kW×2
    100
    ZF-3B
    2BV5131×2台
    11kW×2
    ZF-3C
    2BV5161×2台
    15kW×2
    5
    ZF-5A
    2BV5131×2台
    11kW×2
    150
    ZF-5B
    2BV5161×2台
    15kW×2
    ZF-5C
    2BV5161×3台
    15kW×3


      注:

      以上型号真空泵为推荐产品,也可根据实际情况选择合适抽速的真空泵型号。

      选配真空泵时,推荐优先选用高效节能的2BV系列水环式真空泵,有关技术参数请参照:

      2BV系列水环式真空泵    SK系列水环式真空泵


      以上型号为我公司标准系列产品,也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。

      真空罐可根据现场用户需求设计为卧式或立式结构,请在订货时注明。
