 用途及特点:

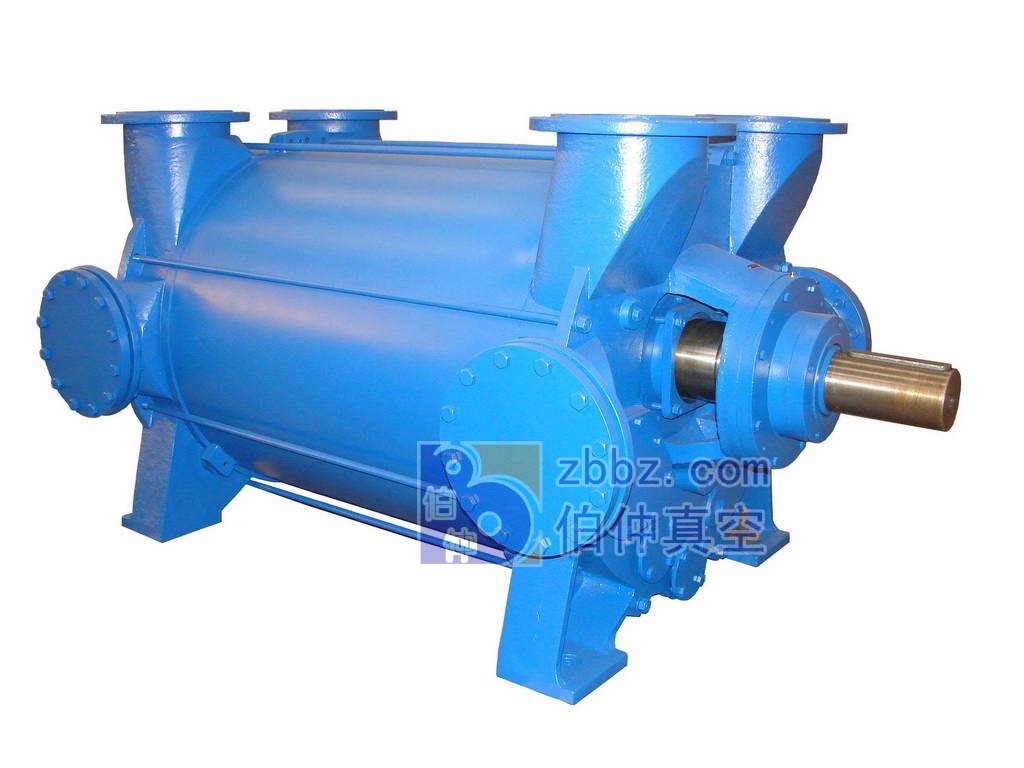

  2BE3系列水环真空泵及压缩机,是我公司结合进口产品先进技术,研制开发的产品。该产品不仅高效节能,而且非常适用于长期、连续运行。

  在粗真空下运行,液环泵的工作条件往往极为苛刻。2BE3系列产品在设计时就已充分考虑到它必须能抽除各种各样的气体。其在造纸、煤矿、电厂、真空过滤、化工、石化、食品加工等行业得到了广泛的应用。

  2BE3可与多种驱动装置配套使用,如皮带传动、减速箱、同步电机、变频调速器等。另外,为了节省空间,还可采用由一台电机驱动的串联运行方式,而且最多可将四台泵同时串联运行。

  当配以中间隔板后,2BE3的左右两部分可以各自在不同的真空度下运行。只要这两部分的吸入压差小于80kPa,一台2BE3真空泵就完全可以当作两台独立的真空泵来使用,这一特点进一步提高了2BE3真空泵的操作灵活性。


  我公司生产的“伯仲牌”2BE3系列水环式真空泵及压缩机在结构上主要特点如下:

  • .泵盖两侧开有很大的检查口,可以通过它们检查间隙、腐蚀状况,积垢情况。
  • .2BE3真空泵在制造时同时预留了顶端和侧面的吸排气法兰,且具有相同的口径,现场安装更为灵活、方便。
  • .轴承全部采用原装进口轴承,保证了2BE3真空泵的叶轮精确定位及运转过程中的高稳定性。
  • .叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接,充分保证了2BE3真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE3真空泵的使用寿命。
  • .泵体全部采用钢板或不锈钢板制作,提高了2BE3真空泵的使用寿命。
  • .2BE3真空泵的轴套作为最易损坏的零件,本公司全部采用不锈钢制作,比普通材质寿命提高了5倍。
  • .皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
  • .独特的上置式气水分离器节约空间,并有效降低了噪声。
  • .铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE3真空泵散热效果更佳。
  • .机械密封(选配件)全部采用进口件,充分保证2BE3系列真空泵在长时间运行过程中无泄漏。

配件图片区:焊接叶轮树脂砂铸造泵盖钢板卷制泵体圆盘(数控切割)耐磨Cr28不锈钢轴套耐腐耐磨填料




2BE3水环真空泵性能表
型号
转速
(传动方式)
r/min
最大轴功率
kW
电机功率
kW
最大抽气速率
极限真空度
(绝对压力)
mbar
泵头重量
(含上置分离器)
kg
m3/h
m3/min
340(皮带/减速机)
390(皮带/减速机)
440(皮带/减速机)
490(皮带/减速机)
530(皮带/减速机)
570(皮带/减速机)
610(皮带/减速机)
82
95
115
134
148
167
189
110
110
132
160
185
200
220
4850
5650
6250
6900
7470
8000
8600
80.8
94.2
104.2
115.0
124.5
133.3
143.3
160
3275
340(皮带/减速机)
390(皮带/减速机)
440(皮带/减速机)
490(皮带/减速机)
530(皮带/减速机)
570(皮带/减速机)
610(皮带/减速机)
108
132
157
180
204
229
260
132
160
185
200
220
250
315
6650
7650
8550
9400
10150
10700
11600
110.8
127.5
142.5
156.6
169.2
178.3
193.3
160
3720
260(减速机)
300(减速机)
340(减速机)
380(减速机)
420(减速机)
470(减速机)
142
171
203
238
277
338
160
200
250
280
315
400
8700
10150
11400
12700
13800
15500
145.0
169.2
190.0
211.7
230.0
258.3
160
6110
260(减速机)
300(减速机)
340(减速机)
380(减速机)
420(减速机)
470(减速机)
172
210
245
288
337
412
200
250
280
315
400
500
10700
12300
14000
15400
16800
18700
178.3
205.0
233.3
256.7
280.0
311.7
160
6740
230(减速机)
260(减速机)
290(减速机)
320(减速机)
350(减速机)
400(减速机)
205
243
285
322
365
465
250
280
315
355
450
560
12700
14400
16000
17500
19000
21600
211.7
240.0
266.7
291.7
316.7
360.0
160
9100
230(减速机)
260(减速机)
290(减速机)
320(减速机)
350(减速机)
400(减速机)
250
300
340
390
450
570
280
355
400
450
500
630
15600
17700
19500
21300
23200
26200
260.0
295.0
325.0
355.0
386.7
436.7
160
10700
210(减速机)
240(减速机)
270(减速机)
300(减速机)
320(减速机)
330(减速机)
370(减速机)
280
350
415
465
523
545
670
315
400
450
560
630
630
800
18300
20400
23160
25500
27000
27720
30960
305
340
386
425
450
462
516
160
12700
190(减速机)
210(减速机)
240(减速机)
270(减速机)
300(减速机)
340(减速机)
345
395
475
550
642
795
400
450
560
630
710
900
21900
24300
27480
30540
33780
38100
365
405
458
509
563
635
160
15700


注:1、以上所选电机功率可在大多工况下工作。如排气口压力较高(表压0.02~0.05MPa),则应相应加大电机功率;如实际2BE3真空泵的工作压力对应的轴功率较小(参照轴功率曲线),也可选用接近轴功率的电机功率,如此可更为节能。
2、以上真空泵转速为参考转速,实际转速根据传动方式及客户要求确定。
3、2BE3 400/420皮带传动可选择转速:327/349/393/446/475/498/527rpm。
4、2BE3 500以上真空泵不推荐皮带传动。
5、减速机传动安装尺寸需确定转速、减速机生产厂家后确定。
6、上表所列抽气速率为该泵的最大抽气速率,实际抽气速率随吸入压力而变化,请参照“性能曲线”选型。
7、注:水环真空泵的水温对其性能影响较大,而水环真空泵的性能曲线均为在15℃的水温条件下测得,因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照:水温对水环真空泵性能的影响。
2BE3系列泵头安装尺寸
2BE3 400/420皮带传动安装尺寸



2BE3系列水环式真空泵耗水量(m3/h) 偏差±20%


型号\吸入压力(mbar)
200
250
300
350
400
450
500
550
600
650
700
750
800
2BE3 400
9.5
9.9
9.9
9.5
9.0
8.7
7.9
7.5
6.6
6.0
5.3
4.7
4.2
2BE3 420
13.0
13.5
13.5
12.9
12.3
11.5
10.7
9.7
9.0
8.1
7.3
6.4
5.8
2BE3 500
17.6
18.3
18.3
17.2
16.6
15.4
14.4
13.2
12.1
11.0
9.9
8.9
7.8
2BE3 520
21.5
22.2
22.2
21.2
20.2
18.9
17.6
16.1
14.8
13.4
12.0
10.7
9.5
2BE3 600
24.6
25.4
25.4
24.2
23.0
21.5
20.1
18.4
16.9
15.3
13.7
12.2
10.9
2BE3 620
30.0
30.9
30.9
29.3
28.0
26.1
24.4
22.3
20.5
18.6
16.7
14.9
13.2
2BE3 670
34.6
35.5
36.4
34.6
33.0
30.7
28.7
26.3
24.1
21.8
19.7
17.6
15.5
2BE3 720
41.3
42.2
43.5
41.4
39.4
36.7
34.3
31.5
28.8
26.2
23.7
21.1
18.6
