2BV系列水环式真空泵及压缩机
概述:
2BV系列水环真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。当水环真空泵在吸气压力接近极限真空（工作液的饱和蒸汽压）下长期工作时，应联接汽蚀保护管，以对泵进行保护。作为压缩机用时，其压力最大至0.26MPa(绝压)。2BV系列水环真空泵作为新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。
2BV2-Ex、2BV6系列水环式真空泵/压缩机主要用于抽除爆炸性气体，及在各类易燃、易爆环境中工作，其性能参数与2BV2、2BV5系列相同。
2BV系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合及洁净度要求较高的场合。
根据工况2BV系列不锈钢真空泵的全部过流部件：叶轮、圆盘、泵盖、泵体材质可选用
SUS304（0Cr18Ni9)
SUS316（0Cr17Ni12Mo2）
SUS316L（00Cr17Ni14Mo2）
等各类不锈钢材质，泵轴材质：2Cr13、SUS304或SUS316L
机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯
主要特点：
- .电机直联设计，节省空间，易于安装，维修方便。
- .全部采用国外进口机械密封作为标准配置。
- .全部设有汽蚀保护管接口，如在极限压力下工作，开启汽蚀保护管接口（或与分离器连接）可在最大限度保证吸气效果的情况下消除汽蚀声，并对泵进行保护。
- .2BV全系列标准配备不锈钢叶轮，2BV2系列全部配备不锈钢圆盘/叶轮。强度高，经久耐用，并提高了泵的耐腐蚀性。如过流部件全部采用不锈钢材质，可工作在更为苛刻的环境中。
- .独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率更佳。
- .全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44），绝缘等级为F级绝缘（普通为B级绝缘）
- .全部采用NTN或NSK进口轴承
- .2BV系列水环式真空泵可实现柔性密封件全部为聚四氟乙烯，从而可大大延长真空泵在苛刻工况下的使用寿命。

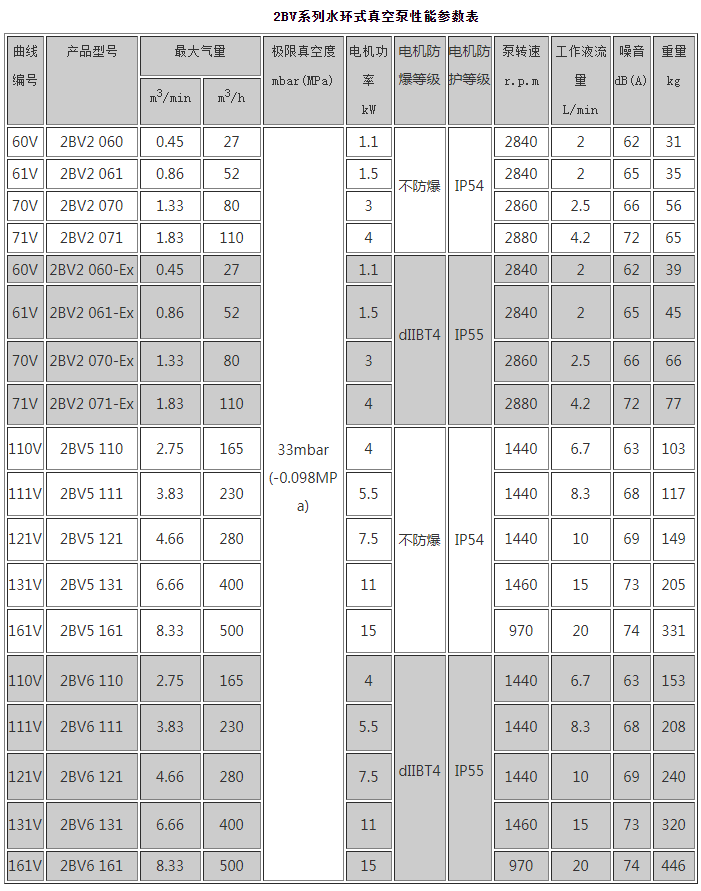

注：1、上表中所列性能参数是在吸入介质为20℃的饱和空气，工作液温度为15℃，排气压力为1013mbar的状态下得到的。性能允许差±10%。
2、表中所列工作液流量为配用气水分离器，部份工作液循环使用时所需的工作液流量，如工作液不循环使用，则实际需要工作液流量约为表中流量的2倍。
注：性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。
选型示例：
①设计点参数：
吸气量v=200m3/h
吸气压力P1=200mbar②其余参数同标准状态（见注）
选择与设计点①最接近的一条曲线③本例中为111V
根据曲线编号查出相应的产品型号
（即定贷号，但仅限于标准型）
如本例中可从111V中查得泵型为
2BV5111（不防爆）或2BV6111（防爆型）④水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。
